CTSC-200系列PLC在PET注塑机中的利用
PET注塑机
PET注塑机由塑化部门和注塑部门组成；先将PET物料加热塑化 ，再经注塑部门注塑成型。随着人们生涯质量的提高 ，对塑料制品的品质也越来越高。PET物料的熔点高 ，制品通明度高且轻便 ，目前PET瓶的利用成几何级数的增长 ，宽泛利用于饮料类、医药类和日用品类等领域。
一、工艺介绍及工作道理

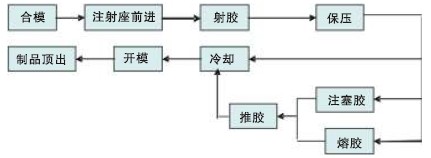

1、工艺流程图：
塑化回路：物料进入加热后的料筒造成熔融状态 ，马达驱动料筒内螺杆旋转 ，物料在螺槽摩擦力及剪切力的作用下 ，把已熔融的物料推到螺杆的头部 ，与此同时 ，螺杆在物料的反作用下后退 ，使螺杆头部形成储料空间 ，实现塑化过程。而后 ，螺杆在熔胶油缸的活塞推力作用下 ，将储料室内的熔融料通过低压筒推到柱塞储料腔。
注射回路：模具在合；沟淖饔孟 ，合模、高压锁模 ，再在注射油缸的活塞推力的作用下 ，以高快、高压 ，喷嘴注射到模具的型腔中 ，型腔中的熔料经过保压、冷却、固化定型后 ，模具在合；沟淖饔孟 ，开启模具 ，并通过顶出装置把定型好的制品从模具顶出 ，由机械手吸住拿出。
二、电气节造技术规划
该注塑机选取的是全液压注塑机能提供壮大的驱动力 ，提高作为的急剧性 ，对采集作为定位要求高。
在节造装置上 ，选取幼型可编程逻辑节造器PLC组成注塑机的节造系统 ，来实现蕴含地位节造、快率节造、压力节造、温度节造、故障节造和实时显示等注塑全过程的多种节造。通过温控PID来节造温度 ，仿照量调节压力和快率 ，地位节造必要高快采集电子尺信号？。
电气节造系统的配置介绍：
（1）CTSC CPU224+节造塑化回路的温度调节 ，集成的自整定PID库法式 ，调节急剧 ，精度高 ，使用方便。
（2）EM231-7PF为8路16位的温度采集？ ，全隔离 ，针对各类热电偶而开发的温度？ ，拥有高靠得住性。
（3）CTSC CPU226L节造注塑回路的逻辑运算 ，及高快运算能力达到逻辑运算快率0.15us ，三通讯口。
（4）EM231-7HC针对电子尺开发的高快高精度采样？ ，单通路采样转换功夫幼于200us。
（5）EM232-0HF仿照量输出？ ，4路12位精度仿照量输出 ，全隔离技术 ，精确、不变的节造压力流量的大幼。
（6）KP10为人机界面选取CO-TRUST的Copanel系列高端操作面板 ，选取高快的32位RISC处置器 ，画面切换流畅 ，占有丰硕的图库 ，提供大量的职能按键及显示批示 ，支持PPI、MPI ，SD卡。
三、节造关键点
1、熔胶筒温度
在熔胶筒温度对料筒的温度设按时 ，通常是使之维持肯定的温度梯度 ，即从后部至前部的衔接体应设定使其温度逐步增高。温度在达到设定值领域后延时一段功夫 ，使熔胶筒受热充分均匀后才可启动熔胶。EM231-7PF通过热电偶采集实时温度 ，将值送给CPU 224+的PID运算库 ，PID库运算出了局通过Q点输出 ，来对温区进行温度加热或冷却调节 ，形成关环的温度节造。
2、地位节造
节造系统采样EM231-7HC来急剧采样电子尺的地位 ，CPU226L凭据电子尺地位进走运算 ，了局通过EM232-0HF输出对应的压力和流量 ，以确？夏！⒆⑸涞募本绾妥⑸涞难沽κ手。
四、配置清单
系统设备清单：
序号 | 设备型号 | 品牌 | 订货号 | 数量 |
1 | CPU224+(14DI/10DO) | CO-TRUST | CTS7 214-1AD33-0X24 | 1 |
2 | EM231 8PID热电偶温控？ | CO-TRUST | CTS7 231-7TF32 | 1 |
3 | EM222 8DO×24VDC数字量？ | CO-TRUST | CTS7 222-1BF32 | 1 |
4 | CPU226L(24DI/16DO) | CO-TRUST | CTS7 216-2AD33-0X24 | 1 |
5 | EM231 4AI×16BIT仿照量？ | CO-TRUST | CTS7 231-7HC32 | 1 |
6 | EM232 4AQ×12BIT仿照量输出？ | CO-TRUST | CTS7 232-0HF32 | 1 |
7 | EM231 8AI×16BIT仿照量输入？ | CO-TRUST | CTS7 231-0HF32 | 1 |
8 | EM222 16DO×24VDC数字量？ | CO-TRUST | CTS7 222-1BH32 | 1 |
9 | KP10H 10寸操作面板 | CO-TRUST | CTS6 K10-CH010 | 1 |
五、总结
在中型PET注塑机中使用TrustPLC CTSC-200可编程节造器及高端操作面板Copanel系列的KP10H来做为中型PET注塑机监控系统的节造硬件 ，不仅降低成本 ，并且拥有如下优异的系统职能：
（1）通过KP10H进行带有密码；さ牟问柚眉岸哉鱿低辰屑喽胶筒僮 ，美观且方便。
（2）用TrustPLC CTSC-200可编程节造器的高快处置数据 ，仿照量？槎缘缱映叩母呖觳裳 ，大大提高了系统不变、急剧和定位的高正确性 ，提逾越产效能。
（3）智能化温度算法 ，对塑化筒、注塑筒的温度调节 ，保障了物料塑化的质量 ，提高制品的质量。
-

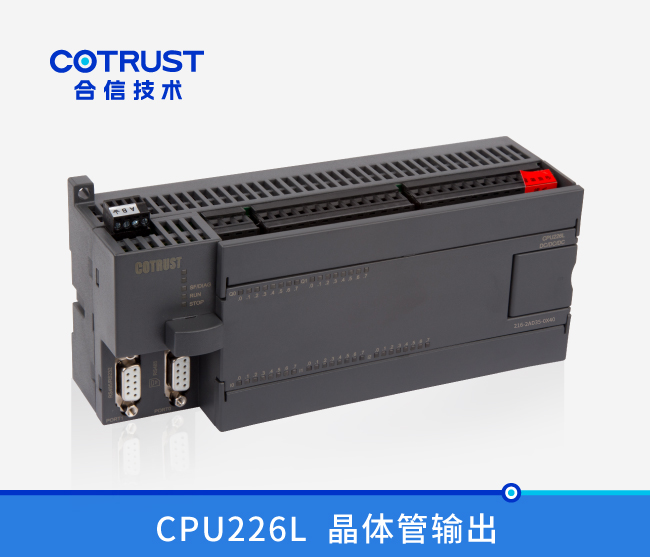

CPU226L ，40点数字量,晶体管输出（216-2AD33-0X40）
订货号：CTS7 216-2AD33-0X40
规 格：24VDC电源,24DI/16DO×24VDC,24KB法式,10KB数据,支持表部电池和存储卡（PTO/PWM）
查看详情 -
CPU224+,24点数字量,晶体管输出（214-1AD33-0X24）
订货号：CTS7 214-1AD33-0X24
规 格：24VDC电源 ，14DI/10DO×24VDC ，双通讯口（PTO/PWM）
查看详情 -

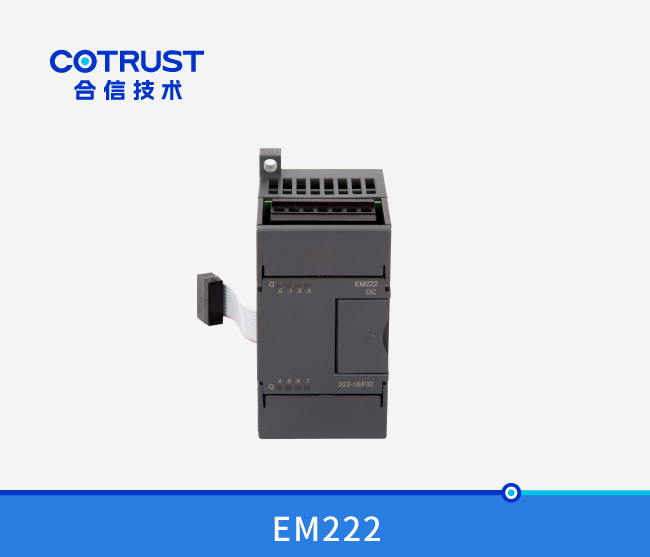

EM222晶体管输出？椋222-1BF32、222-1BH32、222-1BL32）
订货号：CTS7 222-1BF32/222-1BH32/222-1BL32
规 格：8DO/16DO/32DO×24VDC
查看详情 -

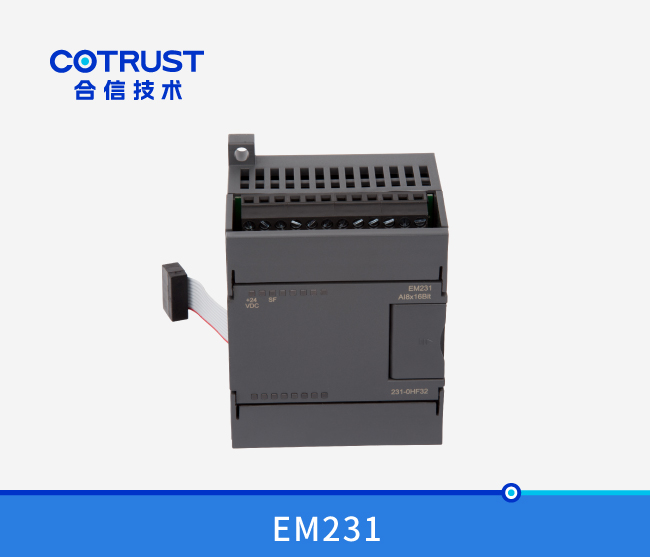

EM231高精度仿照量输入, 8通路
订货号：CTS7 231-0HF32
规 格：8点输入, 16BIT, 电压输入,光耦隔离
查看详情 -

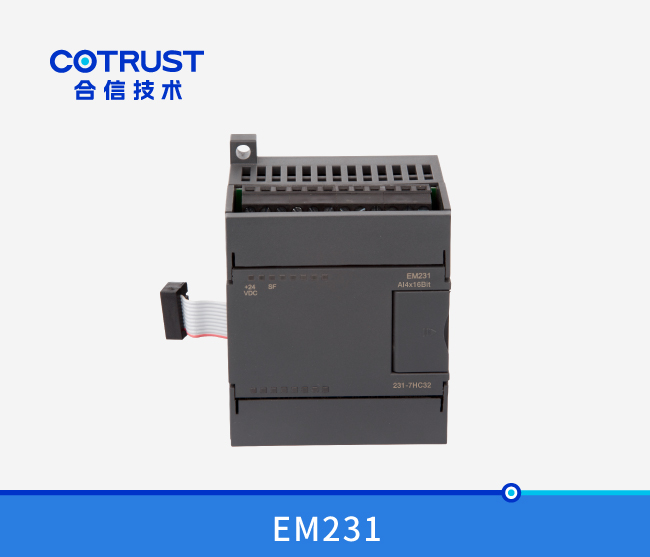

EM231高快高精度仿照量输入？
订货号：CTS7 231-7HC32
规 格：4AI×16BIT ，集成10VDC电源输出 ，采样快率500HZ ，沉复性误差幼于0.05%
查看详情 -
EM232仿照量输出？椋232-0HB32、232-0HF32）
订货号：CTS7 232-0HB32/CTS7 232-0HF32
规 格：2路或4路输出,电流电压 ，12BIT, 光电隔离
查看详情 -

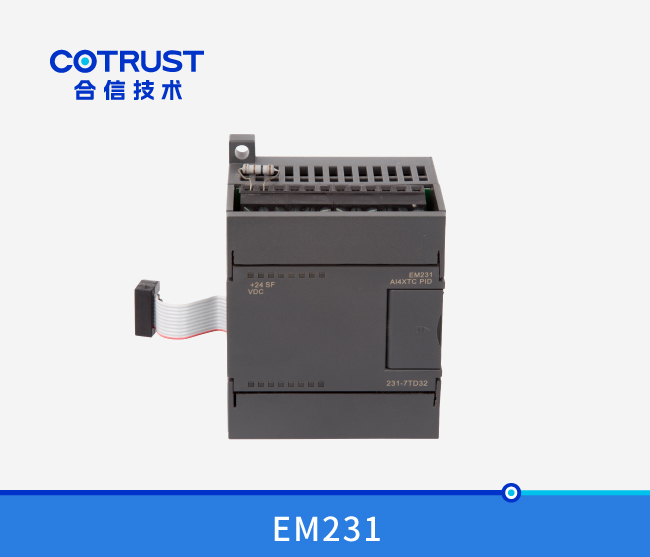

EM231热电偶PID？(231-7TD32、 231-7TF32)
订货号：CTS7 231-7TD32/CTS7 231-7TF32
规 格：4AI×TC PID/8AI×TC PID
查看详情 -

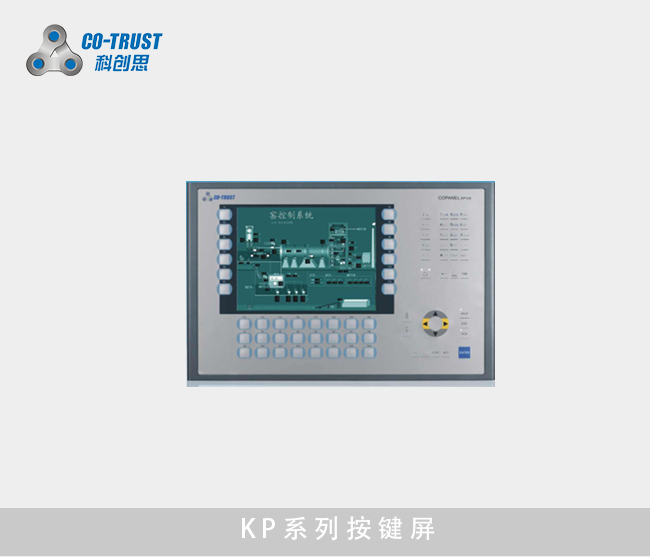

KP系列图形按键操作面板
