软管收卷机

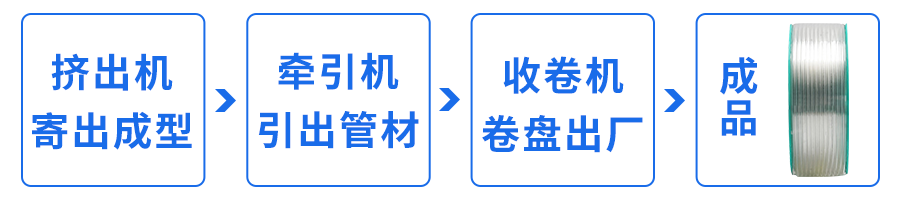

软管收卷机用于塑胶出产后段：针对医疗行业、汽车行业、3D打印行业等软管直径0.1mm~18.0mm ，线快率5~70米/min的管材由收卷机卷成盘出厂。
▼收卷机现场▼
J9集团节造系统在收卷机上的利用
收卷机自动化节造系统选取PLC节造法式收卷 ，全伺服双工位收卷 ，精密伺服滑轨排线 ，输入管材线径自动匹配收卷和排线快率 ，能够实显旖均秩序绕线 ，卷带盘端面平齐度高。系统设置有自动夹持、堵截、卸料、换盘职能 ，各围绕造统一。

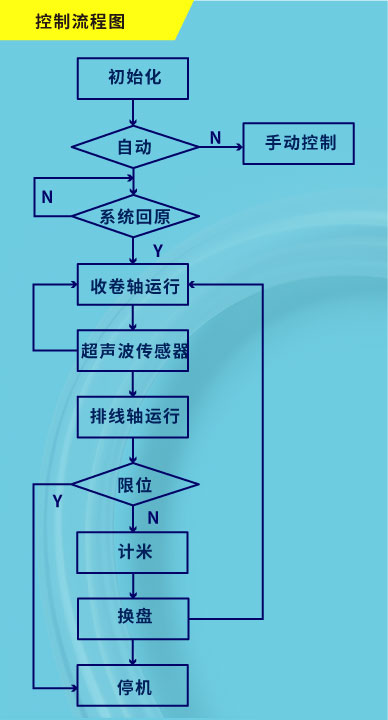

工作原理解析
双工位软管收卷机 ，选取自动化节造系统在出产过程中两个收卷盘自动切换 ，软管自动裁剪后自动绕线。
工作道理：收卷盘为旋转的机械结构 ，收卷轴依照设定快率运行 ，通过表部超声波信号调节收卷轴电机快率 ，排线伺服凭据线径和收卷快率推算出运行轨迹。
职能部件1
自动换盘机构：
由伺服电机驱动 ，伺服在地位模式和快率模式之间切换运行。
职能部件2
排线机构：
排线伺服由收卷部门经过特有的排线算法节造 ，通过地位模式节造伺服快慢。

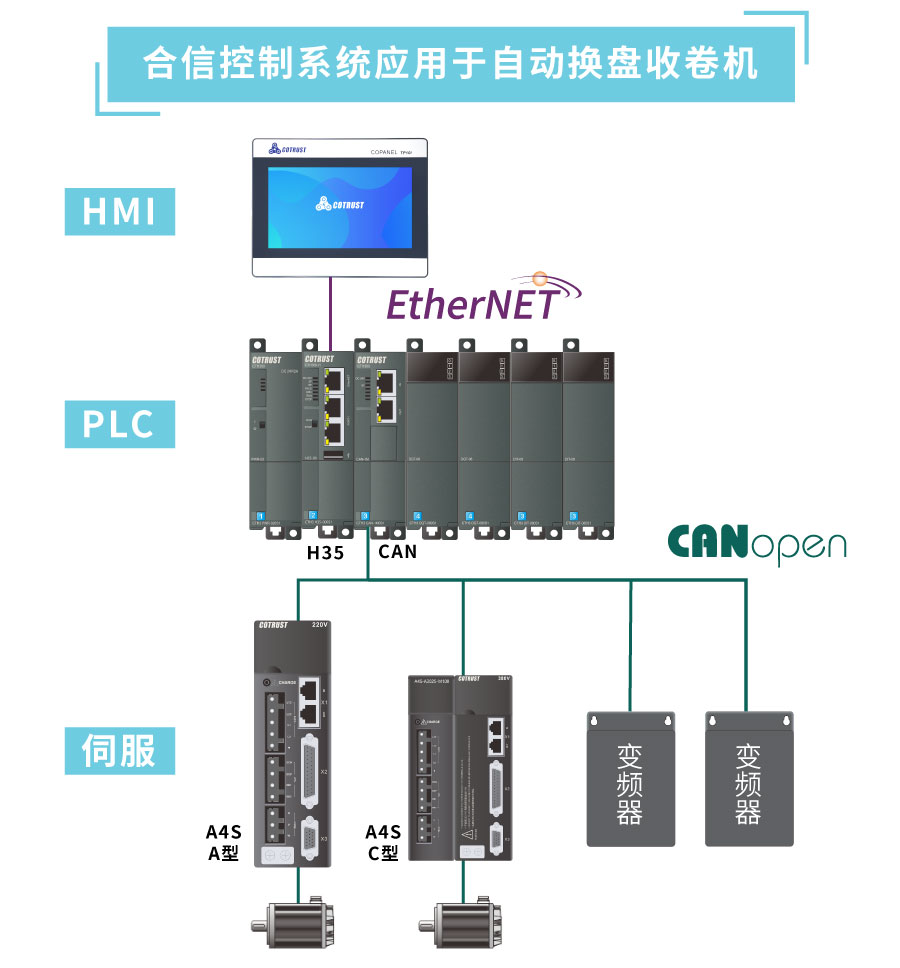

J9集团节造规划——自动换盘收卷机
J9集团针对软管收卷机节造重点 ，
提供PLC+伺服+HMI整套节造系统。

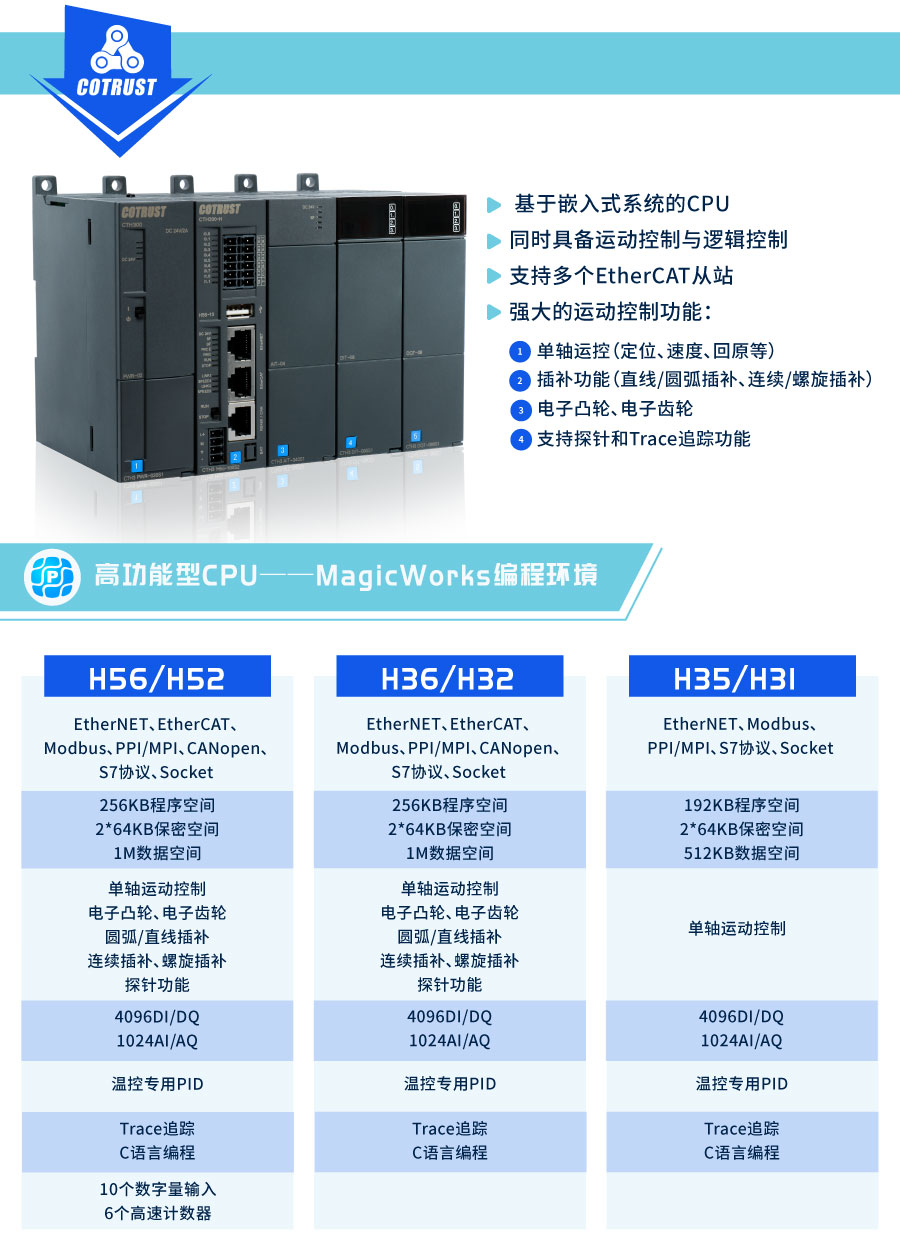

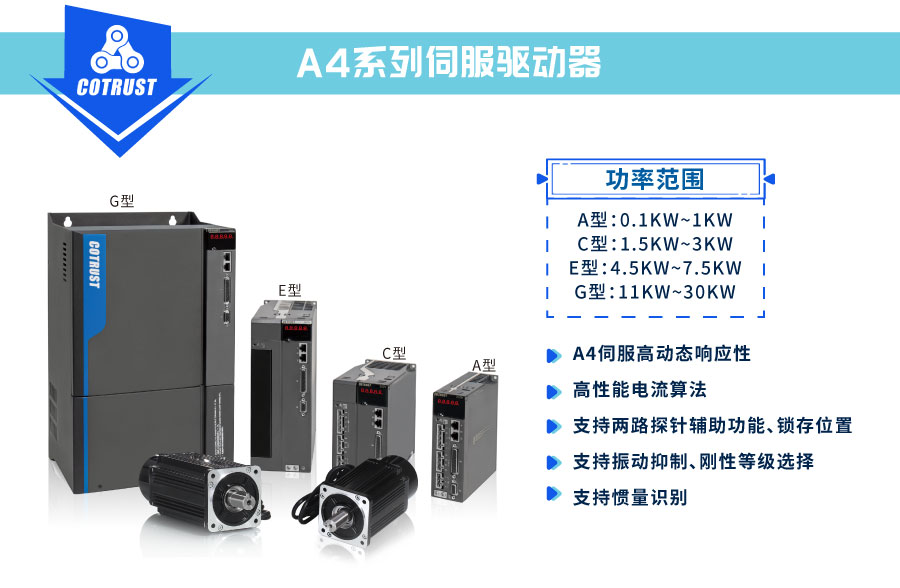

双工位软管收卷机选取J9集团CTH300系列H35 PLC作为主控CPU ，排线伺服A4S选取CANopen通讯节造 ，地位模式为绝对模式 ，快杜咨H35的PLC法式算法节造。系统凭据软管收卷的特点 ，排线伺服正向选取排线线径加间距模式进行排线 ，当伺服换向后 ，排线负向时选取线径减定长的模式 ，通过模式切换 ，一层松一层紧的排线模式 ，能够很好的保障软管圆线的收卷质量。

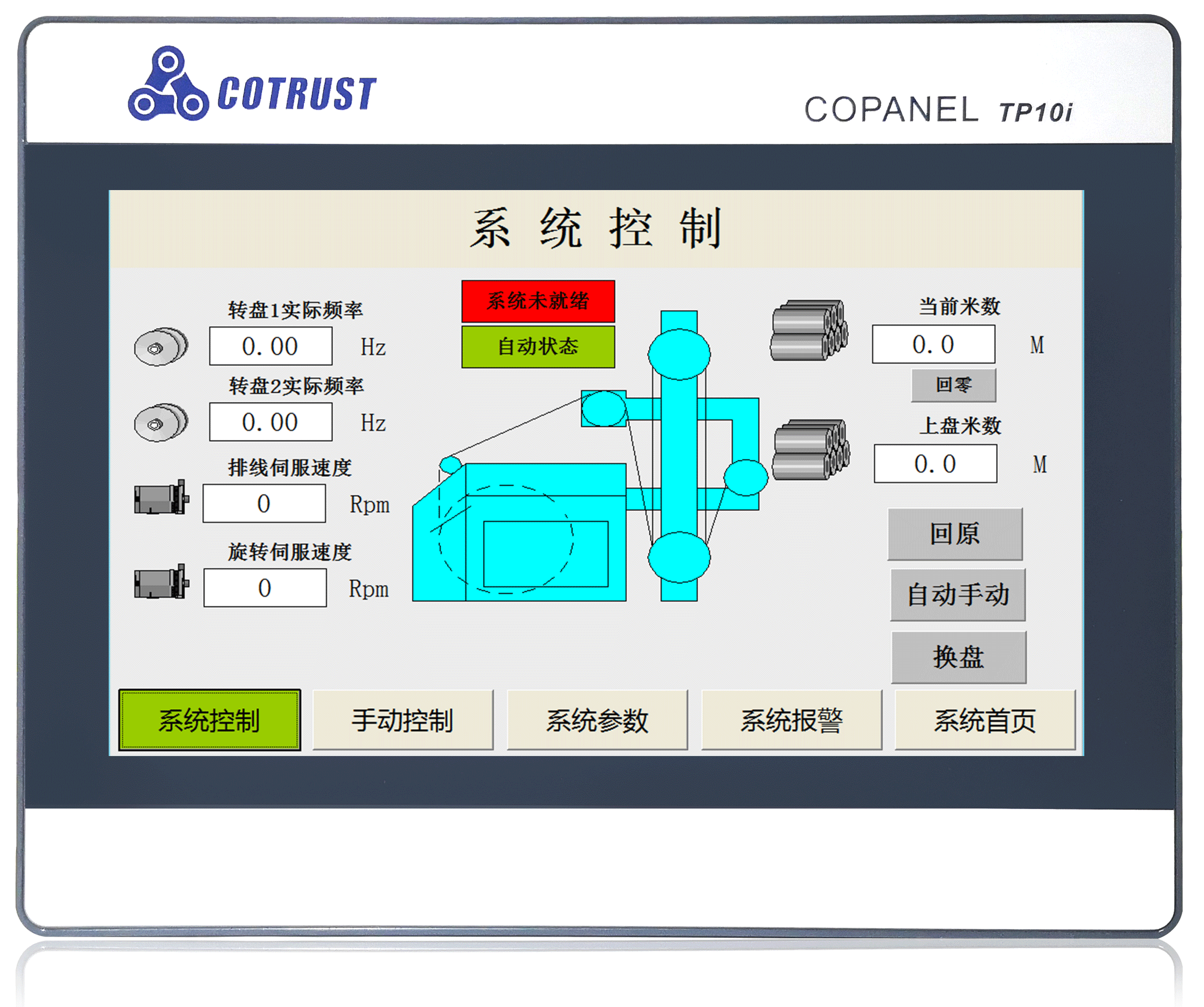

节造系统界面
配置J9集团10寸以太网HMI作为人机交互接口 ，触摸屏对系统进行各类参数设置、操作节造、状态反馈等。
（软管收卷机-J9集团系统界面）
J9集团节造规划——明星产品
利用宽泛
收卷机在工业领域中利用极度宽泛 ，如轧钢、造纸、纺织、塑料制品等行业 ，在出产线最后的产品获取中险些都使用收卷机。
软管收卷机
软管收卷机用于塑胶出产后段：针对医疗行业、汽车行业、3D打印行业等软管直径0.1mm~18.0mm ，线快率5~70米/min的管材由收卷机卷成盘出厂。
▼收卷机现场▼
J9集团节造系统在收卷机上的利用
收卷机自动化节造系统选取PLC节造法式收卷 ，全伺服双工位收卷 ，精密伺服滑轨排线 ，输入管材线径自动匹配收卷和排线快率 ，能够实显旖均秩序绕线 ，卷带盘端面平齐度高。系统设置有自动夹持、堵截、卸料、换盘职能 ，各围绕造统一。
工作原理解析
双工位软管收卷机 ，选取自动化节造系统在出产过程中两个收卷盘自动切换 ，软管自动裁剪后自动绕线。
工作道理：收卷盘为旋转的机械结构 ，收卷轴依照设定快率运行 ，通过表部超声波信号调节收卷轴电机快率 ，排线伺服凭据线径和收卷快率推算出运行轨迹。
职能部件1
自动换盘机构：
由伺服电机驱动 ，伺服在地位模式和快率模式之间切换运行。
职能部件2
排线机构：
排线伺服由收卷部门经过特有的排线算法节造 ，通过地位模式节造伺服快慢。
J9集团节造规划——自动换盘收卷机
J9集团针对软管收卷机节造重点 ，
提供PLC+伺服+HMI整套节造系统。
双工位软管收卷机选取J9集团CTH300系列H35 PLC作为主控CPU ，排线伺服A4S选取CANopen通讯节造 ，地位模式为绝对模式 ，快杜咨H35的PLC法式算法节造。系统凭据软管收卷的特点 ，排线伺服正向选取排线线径加间距模式进行排线 ，当伺服换向后 ，排线负向时选取线径减定长的模式 ，通过模式切换 ，一层松一层紧的排线模式 ，能够很好的保障软管圆线的收卷质量。
节造系统界面
配置J9集团10寸以太网HMI作为人机交互接口 ，触摸屏对系统进行各类参数设置、操作节造、状态反馈等。
（软管收卷机-J9集团系统界面）
J9集团节造规划——明星产品
利用宽泛
收卷机在工业领域中利用极度宽泛 ，如轧钢、造纸、纺织、塑料制品等行业 ，在出产线最后的产品获取中险些都使用收卷机。
-
