- 概览
-
订货数据
规格参数 订货号

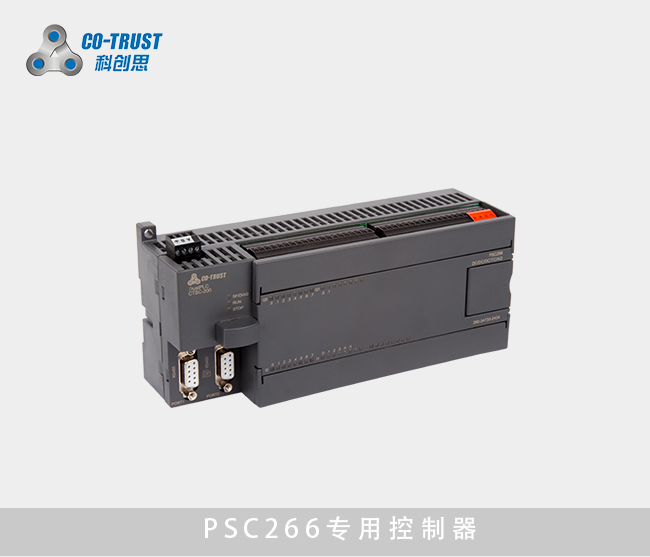

TrustPLC CTSC-200 PSC266专用节造器，24V DC供电，20TC，14DI/10DO×24VDC，4AQ，24KB根基法式空间，10KB根基数据空间
CTSC 266-3AT33-2424
- 技术参数
-
机能参数
物理个性 尺寸(宽×高×深) 196×80×62mm 功耗 11W 存储器个性 法式存储器 根基24KB，可扩大至72KB
数据存储器 根基10KB，可扩大至110KB
超等电容 约112幼时(典型值)
表接电池（可 。
约200天（典型值）
通例个性 按时器总数
1ms
10ms
100ms
256
4
16
236
计数器总数 256(由超等电容备份) 内存存贮器位 256(由超等电容备份) 内存存贮器位掉电维持 112(存储在EEPROM)) 功夫中断 2×1ms分辨率 边缘中断 4个上升沿和/或4个降落沿 仿照电位器 2个8位分辨率 布尔量运算执行功夫 0.15?s 浮点运算执行功夫 8?s 时钟 内置 电源供给
+5V
24V
660mA
280mA
集成的通讯职能 通讯接口 3个通讯口，PORT0：PPI口，尺度RS485电平，PORT1：PPI口，RS232和RS485两种电平，FPORT:自由通讯口，RS485电平 PPI波特率 9.6, 19.2和187.5k 自由口波特率 1.2kbaud 至 115.2k 每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5时1000米，38.4k时1200米
50米
最大站点数 每段32个站，每个网络126个站 最大主站数 32 点到点(PPI主站模式) 是(NETR/NETW)，共8个，2个保留 I/O个性 本机数字量输入点数 14 输入类型 漏型/源型 本机数字量输出点数 10 输出类型 固态——MOSFET 数字I/O映象区 256(128输入/128输出) 仿照I/O映象区 64(32输入/32输出) 允许最大扩大I/O？槭 7 最大数字量I/O点数 230
最大仿照量I/O配置 76AI/32AQ
数字量输入个性 本机集成数字量输入点数 14 额定电压 24V DC 最大持续允许电压 30V DC 逻辑1信号 ( 最幼)
逻辑0信号 ( 最大)18 VDC，2.5mA
5 VDC，1mA隔离(现场与逻辑)
光电隔离
隔离组有
500V AC，1分钟
见接线图同时接通的输入 14 最大电缆长度
屏蔽
非屏蔽
500米(尺度输入)
50米(高快计数器输入)
300米(尺度输入)数字量输出个性 本机集成数字量输出点数 10 额定电压 24V DC 输出电压领域 20.4至 28.8 VDC 逻辑1信号(最幼)
逻辑0信号(最大)20 VDC，最大电流
0.1 VDC，10KW 负载每点额定电流(最大)
每个公共端的额定电流(最大)
漏电流(最大)
浪涌电流(最大)0.75A
3.75A
10μA
8A，100ms隔离(现场与逻辑)
光电隔离
隔离组有
500V AC，1分钟
见接线图热电偶输入 热电偶输入数量 20 热电偶类型 K
丈量温度领域 -150~1370℃
精度 16BIT
采样快率 2s/14通路，0.5s/6个通路
是否隔离 是
断线检测 有
输入；さ缪 最大30VDC
仿照量输出 输出点数 4
输出类型与领域 电压，0～10VDC
输出精度 10BIT
隔离 光电隔离
配件及有关链接：
1、编程电缆：CTS7 191-USB10；
2、电池：CTS7 291-8BA33；
3、编程卡：CTS7 291-PC001；
4、存储卡：CTS7 291-MC064/MC256 。
- 典型利用
- 装置规格
-
衔接器 针 PORT0 PORT1 FPORT
1 机壳接地 机壳接地 1：机壳接地 2 逻辑地 RS232信号RXD 2：RS485信号B/+ 3 RS485信号B RS485信号B 3：RS485信号A/- 4 发送申请 发送申请 5 逻辑地 逻辑地 6 +5V，100Ω +5V，100Ω 7 +24V 空/+24V 8 RS485信号A RS485信号A 9 10位和谈选择（输入） RS232信号TXD 衔接器表壳 机壳接地 机壳接地 端子接线图
- 样本/手册/软件
-
类型 名称 下载 选型手册 《PLC&HMI选型手册》 ↓ 用户手册 CTSC-200系列用户手册V1.51 ↓ 有关软件 MagicWorks PLC-版本号：V2.12 ↓ 编程驱动 PLC编程电缆驱动下载（191-USB30） ↓
