CTBA系列现场采集与节造器（DDC-0）
DDC-0 ，现场采集和节造器通过多个接口采集数据 ，进行数据的通常性处置 ，用于物联网场景下 ，大量终端数据回传时 ，通过DDC-0进行数据和接口的汇聚和初步处置后 ，通过PLC ，ETH等方式统一回传。
DDC-0目前重要利用于电表以及照明系统 ，通过RS485接口衔接电表 ，采集电表电量。通过2.4GRF接口接管灯控发送的2.4G的数据信号 ，蕴含灯光状态等 ；发送对灯光的节造信令 ，蕴含开关、调光等 ；鼓芄煌ü2.4GRF衔接烟感报警器 ，用于对室内烟雾浓度进行监控和超限报警。此表DDC-0通过衔接红表摄像头 ，实现视频采集职能。
订货数据
型号
规格参数
订货号
DDC-0(ETH)
有线以太网上行的楼宇自动化DDC-0节造器 ，支持1路Ethernet ，2路RS485接口Modbus RTU通讯 ，1路蓝牙接口 ，1路2.4GRF ，2路HDMI TYPE C接口 ，16K法式数据空间
CTBA DDC-0010
DDC-0(PLC)
PLC上行的楼宇自动化DDC-0节造器 ，支持1路HPLC接口 ，1路Ethernet ，2路RS485接口Modbus RTU通讯 ，1路蓝牙接口 ，1路2.4GRF ，2路HDMI TYPE C接口 ，16K法式数据空间
CTBA DDC-0010A
概述：
DDC-0职能特点：
l 集成华为智慧园区link ，支持WLAN/PLC/LTE（规划中 ，待实现）/以太网4种方式接入华为云（通过华为的网关） ，通过蓝牙接口配置参数 ，自动鉴别和身份认证,自动注册。
l 设备故障灯亮 ，上报故障报警 ，并携带明确故障原因 ，设备离线缓存告警信息 ，复原后上汇报警信息。
l 丰硕的通讯总线：1路2.4GRF ，2路RS485接口 ；RS485接口支持modbus RTU和谈 ，最多支持32个从站 ，支持modbus TCP和谈。
l BACnet业务能力：支持对象和Service能力。
l 设备可守护性：支持本地/远程升级固件和更新节造逻辑 ；支持使用智能终端app通过本地蓝牙接口进行网络参数配置、位相信息录入、绑点配置和读取配相信息 ，以及获取故障信息和更新设备固件。
l 电表场景：
? 支持MODBUS RTU和谈 ，支持和电表等智能仪表通过MODBUS RTU和谈对接。允许用户批改RS485接口参数。
? 支持边缘网关通过召测方式采集电表和多职能电能仪表（采集器）数据。
? 支持凭据接入子设备配置表 ，并本地保留 ，自动上报电表和多职能电能仪表（采集器）数据。
? 支持依照华为智慧园区link的文件传输接口接管配置表文件 ，支持将配置表文件加载更新到flash和内存。
l 照明场景：
? 通过2.4GRF衔接LED灯 ，支持跳频自动设定 ，避开与WLAN、蓝牙等频谱沉叠信路 ，加强抗滋扰能力。
? 支持对LED灯的开关、亮度、色温进行节造。
- 技术参数
-
DDC-0节造器技术规格
型号
DDC-0
电源电压
220VAC ，50或60Hz ，class2（北美）或SELV（欧洲）
耗电量
最大功耗1.5W
运行环境前提
0~50°C（32~122°F） ；10%~90%相对湿度 ，无结露。
存储环境前提
-40~70°C（-40~158°F） ；10%~90%相对湿度 ，无结露。
处置器
GD32F450ZKT6：片内256KB SRAM ，3MB的Flash ，表扩4MB flash
存储器
片内256KB SRAM ，表扩4M Flash
运行快率
法式循环功夫：幼于1秒 ；
节造器地址
内部IP设置 ，通过软件设置 ，默认DHCP ；
运维接口
面板支持以太网接口、蓝牙接口 ，批示灯接口
通讯总线
上行选取PLC（电力载波通讯）通讯 ，对应DDC-0上的PLC WAN接口 ；
WLAN通讯（通过AP热点衔接至局域网） ；
以太网通讯（通过RJ45网口与上位机进行通讯） ；
下行：
1路2.4GRF接口接管灯控发送的2.4G的数据信号 ，蕴含灯光状态等 ，发送对灯光的节造信令 ，蕴含开关、调光等 ，支持跳频设计 ；
2路RS485接口 ，衔接电表 ，采集电量等数据 ，衔接其他485接口的传感器。波特率最高支持115200bps ，节点数最大支持64个隔离 ；
2路HDMI TYPE C接口衔接红表摄像头 ，视频数据采集。信号传输线缆最大长度满足＞3米。
装置
三点螺钉定位于平面 ，或者35mm DIN轨路装置
尺寸（高×宽×长）
100×50×40mm
表壳
塑料表壳 ，塑料资料：PPO ， ；さ燃叮IP30 (IEC529)
切合的尺度
BQB
- 典型利用
-

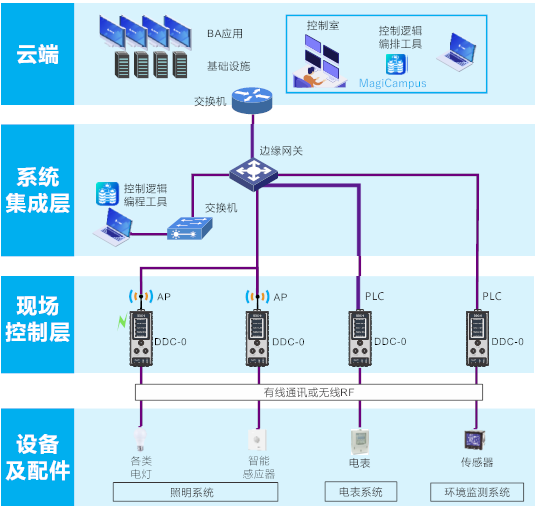

环境监控系统利用
- 装置规格
-

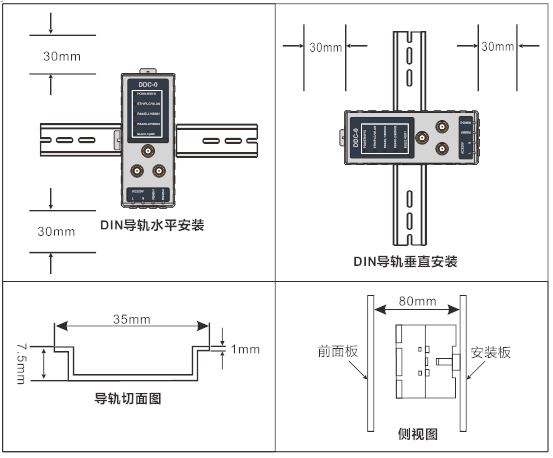

装置示意图

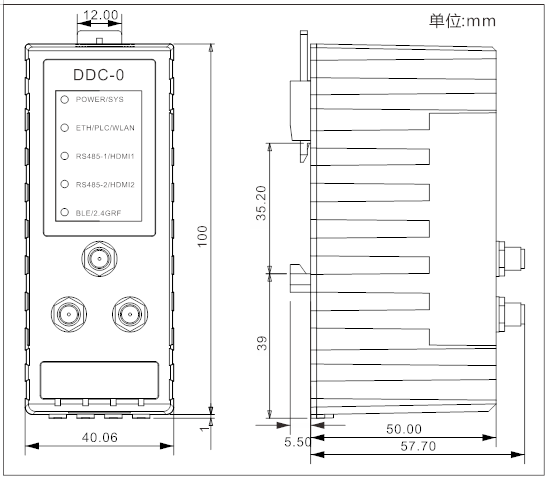

装置尺寸图

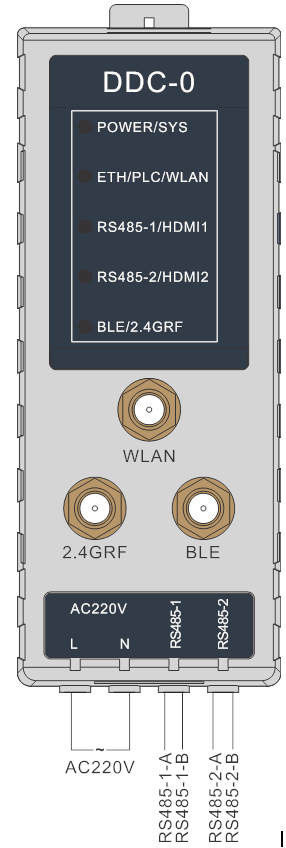

接线示意图
- 样本/手册/软件
-
J9集团CTBA系列DDC-0技术手册 V0.4
