- 概览
-
规格参数
订货号
32MB法式数据空间,64KB掉电维持数据,55M扩大总线,24VDC电源,10路数字量输入,6*500KHZ高快计数器,1个RS485口,1个EtherNET口,1个USB口,1个CAN口,1个EtherCAT口;支持可视化WebVisu、支持OPC UA从站、支持EtherNet/IP主站、支持MODBUS(RTU/TCP)主从、支持单轴活动,插补,电子齿轮和电子凸轮等softmotion指令集职能 ，最大机架数4个(含本地机架)支持最多128个EtherCAT从站,支持CODESYS编程平台SP18版本。

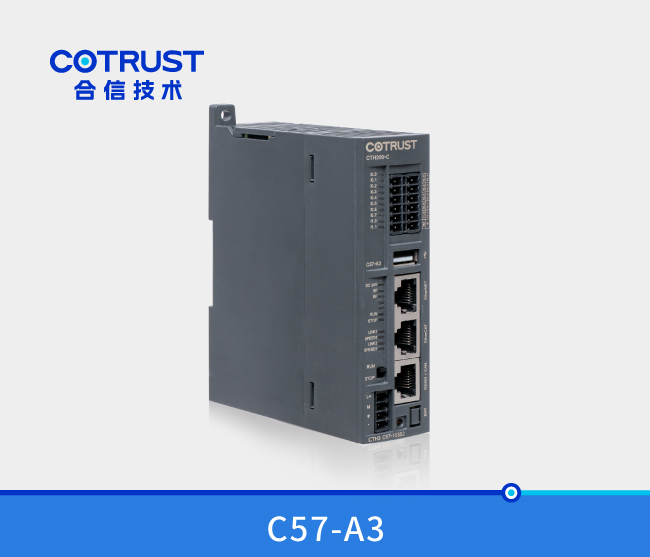

CTH3 C57-103S2
- 技术参数
-
产品型号 C57-A3 订货号 CTH3 C57-103S2 物理个性 尺寸（W×H×D） 34×115×101.6 mm 功率损耗 19.2W 电源个性 额定输入电压 24V DC 输入电压领域 20.4V~28.8V DC 输入电流 0.8A 极性反接； 有 总线电源电压 +5V DC 总线电源电流 1.6A LED批示灯个性 24V 电源批示灯（绿色） 亮起：24VDC 供电正常；熄灭：无 24VDC 供电 SF 批示灯（红色） 亮起：系统故障；熄灭：无错 BF 批示灯（红色） 亮起：总线故障；熄灭：无错 RUN批示灯（绿色） 亮起：系统运行；熄灭：系统终场 STOP批示灯（黄色） 亮起：系统终场；OFF = 系统运行 以太网批示灯 Link1批示灯（绿色） 亮起：衔接；熄灭：未衔接 SPEED1批示灯（黄色） 亮起：100Mbps；熄灭：10Mbps EtherCAT批示灯 Link2批示灯（绿色） 亮起：衔接；熄灭：未衔接 SPEED2批示灯（黄色） 亮起：100Mbps；熄灭：10Mbps IO批示灯 I0.0~I1.1（绿色） 亮起：有信号输入；熄灭：无信号输入 指令机能 位指令执行快率 15ns 浮点指令执行快率 45ns 数据存储器规格 I区32K、Q区32K、M区512K 内存 用户法式空间 32M 掉电维持空间 64KB 集成通讯职能 总线接口 支持 USB口 1 EtherNET口 1 RS485口 1 EtherCAT口 1 CAN口 1 EtherCAT通讯口 通讯接口 1个EtherCAT口 波特率 100Mbps自适应 和谈类型 EtherCAT接口和谈 每段最大电缆长度 100m 最大站点数 每个主站最多支持128个EtherCAT从站 支持职能 支持散布时钟配置 ，冗余设置 支吃祠动参数配置 支持配置PDO参数和映射 支持配置总线循环周期 ，配置启动查抄供给商ID和产品ID 隔离 是 RS485通讯口 通讯接口数量 1个 ，PORT0 通讯和谈 自由口和谈（内置Modbus-RTU和谈） 自由口波特率 波特率1.2Kbps~115.2Kbps 每段最大电缆长度 使用隔离中继器：1000m(115.2Kbps)
1200m(38.4Kbps)
未使用隔离中继器：50m最大站点数 每段32个站 ，每个网络126个站 隔离 通讯口隔离 CANopen通讯口 通讯接口 CANopen 最大从站点数 32 和谈类型 CANopen DS301尺度和谈 支持职能 支持自动启动CANopen Manager 支持可选从站轮询 支吃祠动从站 支持NMT 支持同步出产 支持同步亏损 支持心跳产生 支持激活功夫创建 传输快率（kbit/s） 1000 800 500 250 125 50 20 最大长度（m） 25 50 100 250 500 1000 2500 隔离 通讯口隔离 EtherNET通讯口 通讯接口 1个EtherNET口 波特率 10/100Mbps自适应 和谈类型 CODESYS定造和谈 ，基于UDP和TCP(支持以太网编程和CPU间以太网通讯 每段最大电缆长度 100m 一个站点最大衔接数 UDP 支持最大16个衔接 隔离 通讯口隔离 编程软件 编程软件包 CODESYS V3.5（SP18版本） 编程说话 切合IEC61131-3的编程说话：CFC/FBD/LD/IL/ST/SFC ；ぶ澳 电源； 供电电源端提供反接；ぶ澳芗袄擞课罩澳 接口； 通讯端口防雷； 本地I/O扩大能力 最大机架数 4 最大？槭 主机架：11个（电源？ ，CPU ，中继？ ，8个信号？椋 ，
从机架：10个（电源？ ，中继？ ，8个信号？椋远程I/O扩大能力 CAN扩大最大主站数 1 CAN最大从站数 每个主站最多衔接32个CAN从站 EtherCAT最大扩大从站数 最多可衔接128个EtherCAT从站？ ，每个EtherCAT从站？樽畲8个信号？ 支持活动节造职能 运控职能 SoftMotion和CNC 实不断钟 掉电维持 掉电维持功夫约112幼时（典型值） ，表接电池后 ，掉电维持的功夫至少可达1年以上 精度 每月误差<60秒 数字量输入个性 本机集成IO点数 10 输入类型 漏型/源型 额定电压 24V DC 输入电压领域 20.4~28.8V DC 浪涌电压 35V DC ，持续0.5s 逻辑1信号 ( 最幼) 15 VDC ，2.5mA 逻辑0信号 ( 最大) 5 VDC ，1mA 衔接2线靠近开关传感器（BERO） 1mA（允许的最大漏电流） 输入滤波 可配置 ，支持0.2us ，0.4us ，0.8us ，1.6us ，3.2us ，6.4us ，12.8us、0.2ms ，0.4ms ，0.8ms ，1.6ms ，3.2ms ，6.4ms ，12.8ms ，默以为6.4ms 隔离(现场与逻辑) 500V AC ，1分钟 同时接通的输入 10 最大电缆长度 500米(尺度输入) 屏蔽 50米(高快计数器输入) 非屏蔽 300米(尺度输入) 脉冲捉拿输入 10 高数计数器 总计 6 单相 6×500KHz 两相 4×250KHz
- 典型利用
- 装置规格
-

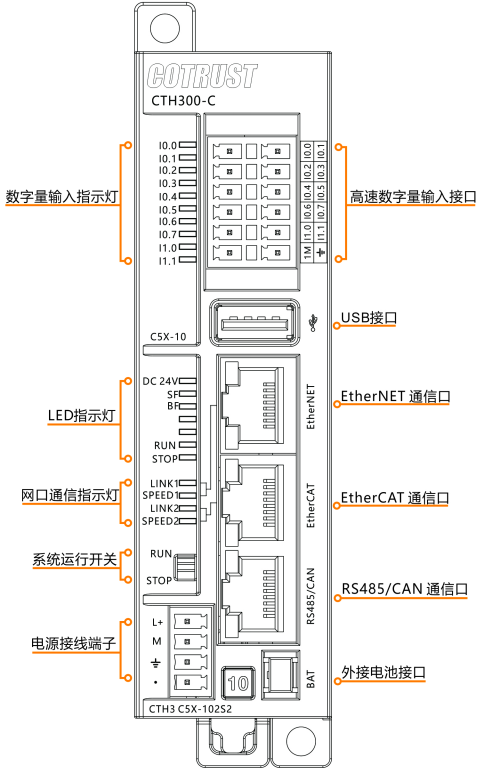

表部接口示意图
电源接口界说
4位可拆卸端子（间距3.50mm）
符号
信号界说
L+
24V电源正
M
24V电源负
24V电源地
--
--
USB接口界说
USB接口
位号
信号
信号界说
1
V_BUS
+5V电源
2
Data-
数据负
3
Data+
数据正
4
GND
地
EtherNET/EtherCAT接口界说
双网口接口
位号
信号
信号界说
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据接管正端
4
TERM
--
5
TERM
--
6
RX-
数据接管负端
7
TERM
--
8
TERM
--
表壳
PE
机壳接地
RS485/CAN通讯接口界说
单网口接口
位号
信号
信号界说
1
CAN_H
数据发送正端
2
CAN_L
数据发送负端
3
--
--
4
A0
RS485信号A
5
B0
RS485信号B
6
--
--
7
CAN_GND
CAN/RS485信号地
8
--
--
表壳
PE
机壳接地
系统运行拨码开关界说
系统运行开关
符号
拨码方向
信号界说
RUN
向上
系统运行
STOP
向下
系统终场
装置规格
1、使用DIN35尺度导轨。
2、装置尺寸图：
C5X-10活动节造器都有装置孔 ，能够很方便地装置在背板上 ，装置尺寸如图3-2所示。
图 C5X-10活动节造器及装置尺寸图
