订货数据
规格参数
订货号
CPU H228XL 96KB法式空间/110KB数据空间 ，220VAC电源 ，36DI/24DO继电器输出 ，2A ，2个PPI/自由通讯口 ，1个以太网通讯口
CTH2 218-3BX33-0X60
- 技术参数
-
技术参数
物理个性
尺寸（宽×高×深）
200×100×70mm
功耗
15W
存储器个性
法式存储器
根基48KB ，可扩大至96K
数据存储器
根基10KB ，可扩大至110KB
掉电维持功夫（超等电容）
约112幼时(典型值)
掉电维持功夫（表接电池）
约200天(典型值)
通例个性
按时器总数
1ms
10ms
100ms
512
4
272
236
计数器总数
256(由超等电容备份)
内存存贮器位
256(由超等电容备份)
内存存储位掉电维持功夫
112幼时（典型值）
功夫中断
2个1ms分辨率
边缘中断
4个上升沿和/或4个降落沿
仿照电位器
2个8位分辨率
布尔量运算执行功夫
0.15?s
浮点运算执行功夫
8?s
时钟
内置
额定输入电压
24VDC
电源供给
本机及扩大总线+5V
+5V
+24V
1A
10mA
300mA
集成的通讯职能
通讯接口
2个通讯口 ，PORT0:PPI/自由口 ，尺度RS485电平 ，PORT1:PPI/自由口 ，RS485电平
PPI波特率(baud)
9.6kbps、19.2kbps和187.5kbps
自由口波特率(baud)
1.2kbps ~ 115.2kbps
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5kbps时1000米 ，38.4kbps时1200米
50米
最大站点数
每段32个站 ，每个网络126个站
最大主站数
32
点到点(PPI主站模式)
是（NETR/NETW） ，共8个 ，2个保留
以太网通讯职能
通讯接口
1个标配以太网口
通讯尺度
切合IEEE802.3尺度
传输快率
10Mbps 和100Mbps自适应
自适应交叉衔接
不支持
衔接到工业以太网的接口(10/100Mbps)
RJ45插座
和谈类型
UDP/TCP和谈
支持MICO以太网编程 ，支持PLC间以太网通讯。
配置方式
支持上位机通过网口搜索PLC ，支持网口下载系统配置。
最大衔接数
每个PLC支持最多8个UDP衔接 ，支持最多4个TCP衔接。
IT衔接的最大数量
8个UDP_PPI衔接 ，其中4个主站和4个从站。
4个ModBus_TCP衔接 ，2个主站和2个从站。
用户数据数量
最多200个字节用于TCP/IP传输。
最多240个字节用于ModBus_TCP传输。
端口
本地：1~65535
远程服务器：8888
启动功夫或复位后沉新启动功夫
约莫3秒。
批示灯
绿色RMC批示灯:亮：远程节造生效 ，灭：远程节造失效
绿色以太网批示灯：亮：衔接 ，闪动：传输；灭：未衔接
每段最大电缆长度
100m
隔离
通讯口隔离
I/O个性
本机数字量输入点数
36
输入类型
漏型/源型
本机数字量输出点数
24
输出类型
继电器干触点
数字I/O映象区
640DI/640DQ（含CAN通讯专用映像区）
仿照I/O映象区
194AI/194AQ（含CAN通讯专用映像区）
允许最大扩大I/O？槭
7
脉冲捉拿输入
24
高快计数器
总数
单相计数器
两相计数器
6
6×50KHz
4×30KHz
数字量输入个性
本机集成数字量输入点数
36
输入类型
漏型/源型
额定电压
24V DC
输入电压领域
20.4~28.8V DC
浪涌电压
35V DC ，持续0.5s
逻辑1信号 ( 最幼)
逻辑0信号 ( 最大)
15 VDC ，2.5mA
5 VDC ，1mA
衔接2线靠近开关传感器（BERO）
允许的漏电流（最大）
1mA
输入滤波
可配置 ，支持0.2ms ，0.4ms ，0.8ms ，1.6ms ，3.2ms ，6.4ms ，12.8ms ，默以为6.4ms
隔离(现场与逻辑)
隔离组
500V AC ，1分钟
见接线图同时接通的输入
36
最大电缆长度
屏蔽
非屏蔽
500米(尺度输入)
50米(高快计数器输入)
300米(尺度输入)
数字量输出个性
本机集成数字量输出点数
24
输出类型
继电器-干触点
输出额定电压
DC：24V ，AC：110V/220V
输出电压领域
DC：5～30V ，AC：5～250V
输出电流（最大）
2A
浪涌电流
5A ，4s@10%占空比
灯负载
DC：30W /AC：200W
导通电阻
最大0.2Ω
输出延长
最大10ms
输出频率（最大）
阻性负载：10Hz
灯负载：1Hz
感性负载：0.5Hz
机械寿命（无负载）
10,000,000
触点寿命（额定负载）
100,000
同时接通的输出
24
两个输出并联
是 ，仅输出同组时
最大电缆长度
屏蔽
非屏蔽
500米
150米
- 典型利用
- 装置规格
-

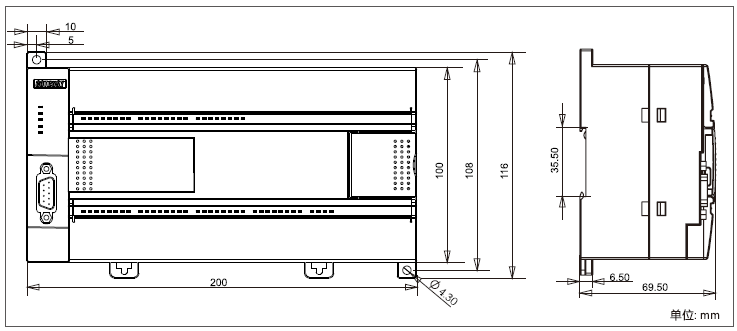

尺寸图：
接线图：
RS485通讯接口界说
衔接器
插针号
PORT1（RS485）
PORT0（RS485）
1
机壳接地
机壳接地
2
+24V地
+24V地
3
RS485+信号B
RS485+信号B
4
发送申请
发送申请
5
+5V地
+5V地
6
+5V ，100Ω
+5V ，100Ω
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
衔接器表壳
机壳接地
机壳接地
4pin端子RS485通讯接口界说（仅限CPU H228XL）
衔接器
端子号
信号
信号界说
1
0V
逻辑地
2
B
RS485+信号B
3
A
RS485-信号A
4
T
终端电阻 ，衔接
端子3
