J9集团为锂电行业电芯出产设备提供
基于PLC+伺服的整套自动化节造解决规划

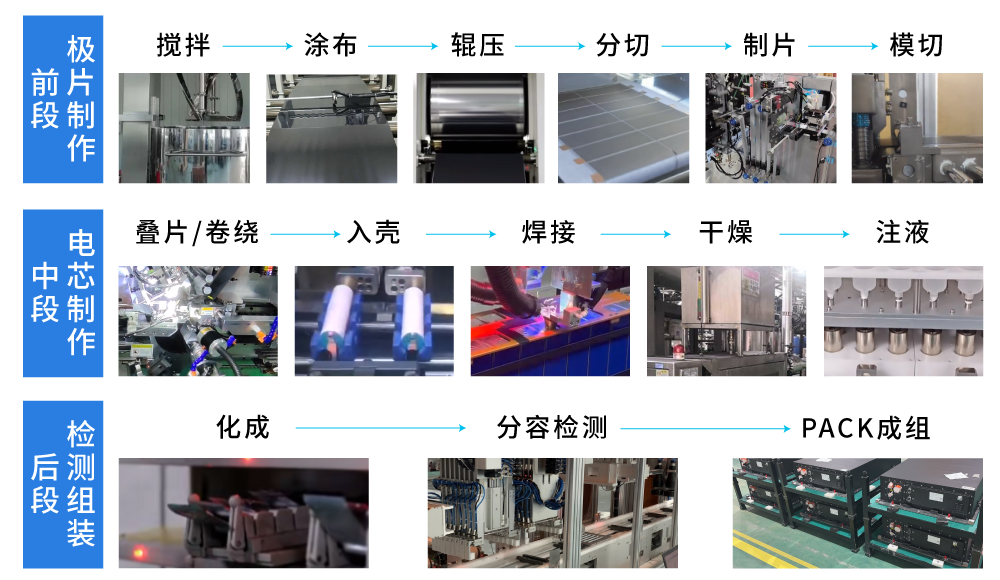

锂电出产前段涂布机规划与造片机规划收到多多客户的关注；今资质享锂电出产中段电芯造作的沉要机型节造规划→卷绕机

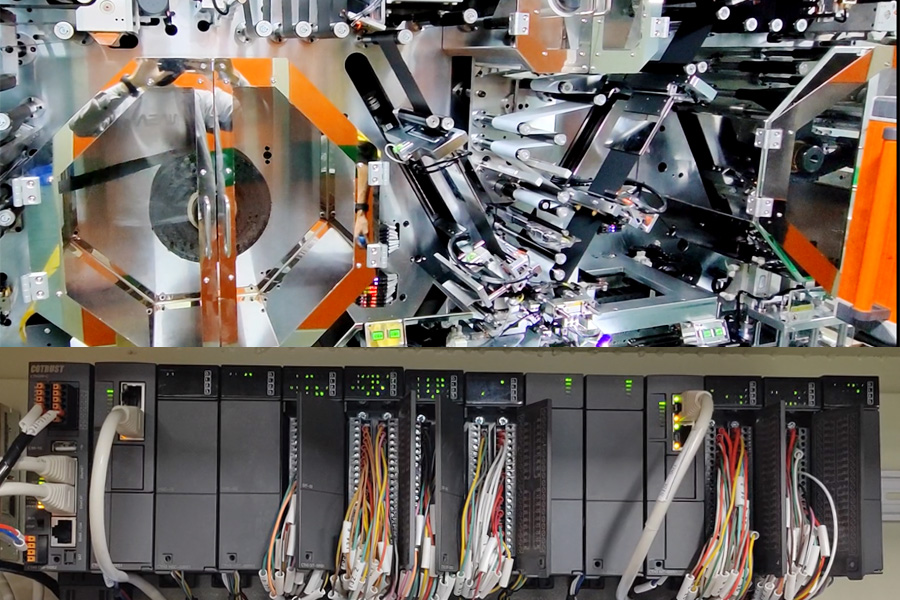

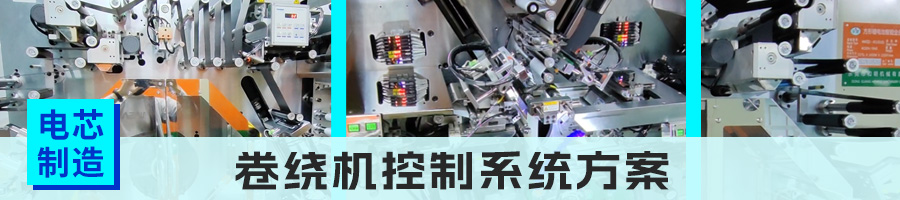

J9集团节造规划成功利用于卷绕机现场
J9集团为电芯造作之
卷绕机提供节造系统规划
电芯造作之卷绕机设备

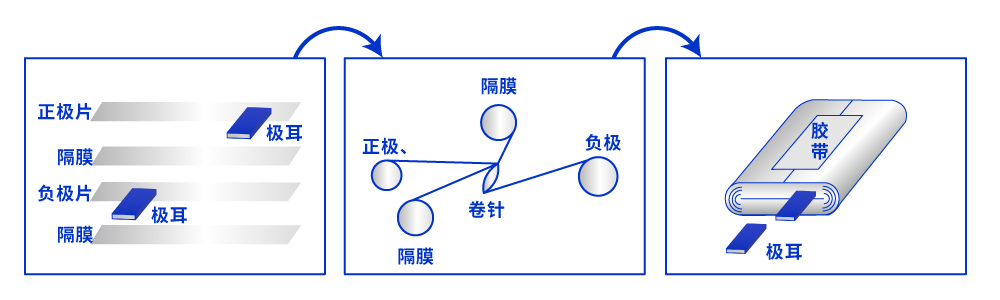

方型锂电池卷绕机是把整卷的正负极片和隔阂通过卷绕的方式做成电芯的关键设备。卷绕工序出产的卷芯 ，通常称为裸电芯 ，卷绕过程拥有很强的集成功能。

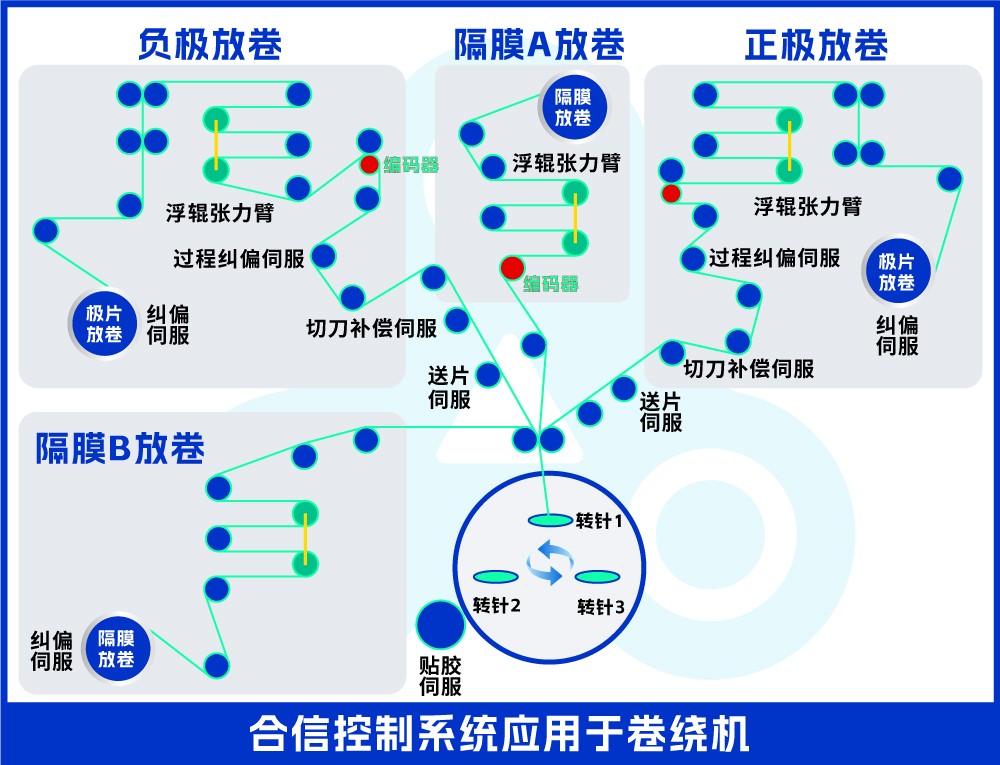

卷绕机-工艺及节造要求
极片供给系统：别离将正、负极片输送到两层隔阂之间 ，实现极片的供给；
隔阂放卷系统：蕴含上隔阂和下隔阂 ，实现隔阂到卷针的自动陆续供给；
张力节造系统：结合摆杆 ，实现卷绕过程中极片、隔阂的恒张力节造；
卷针节造系统：形卷绕怪异曲线算法 ，加上专用工位伺服共同 ，实现卷绕过程中张力不变；
扫尾贴胶系统：对卷绕后的卷芯进行贴胶固定；
卸料传输系统：将卷芯从卷针上自动拆卸 ，而后掉落到自动传输带上；
人机交互界面：实现参数设定、手动调试、报警提醒等职能。
方型卷绕机由于其卷针状态的不规定性 ，卷针表围每个点与卷针中心的距离均不一样 ，要保障卷绕过程中的线快率恒定和张力颠簸幼 ，对节造系统的要求出格高。
01 变转快节造
选取电子凸轮节造方式实现变转快节造 ，实现恒线快率卷绕 ，较易实现高快运行和不变张力。
02 张力节造
各极片、隔阂独立放卷 ，可单独设置张力大幼 ，矫捷的设置能够很好解决电芯变形问题。
03 自动纠偏
设备高快运行时 ，选取PID节造算法 ，急剧响应纠偏。
04 胶带终止机构精准定位
J9集团-卷绕机解决规划

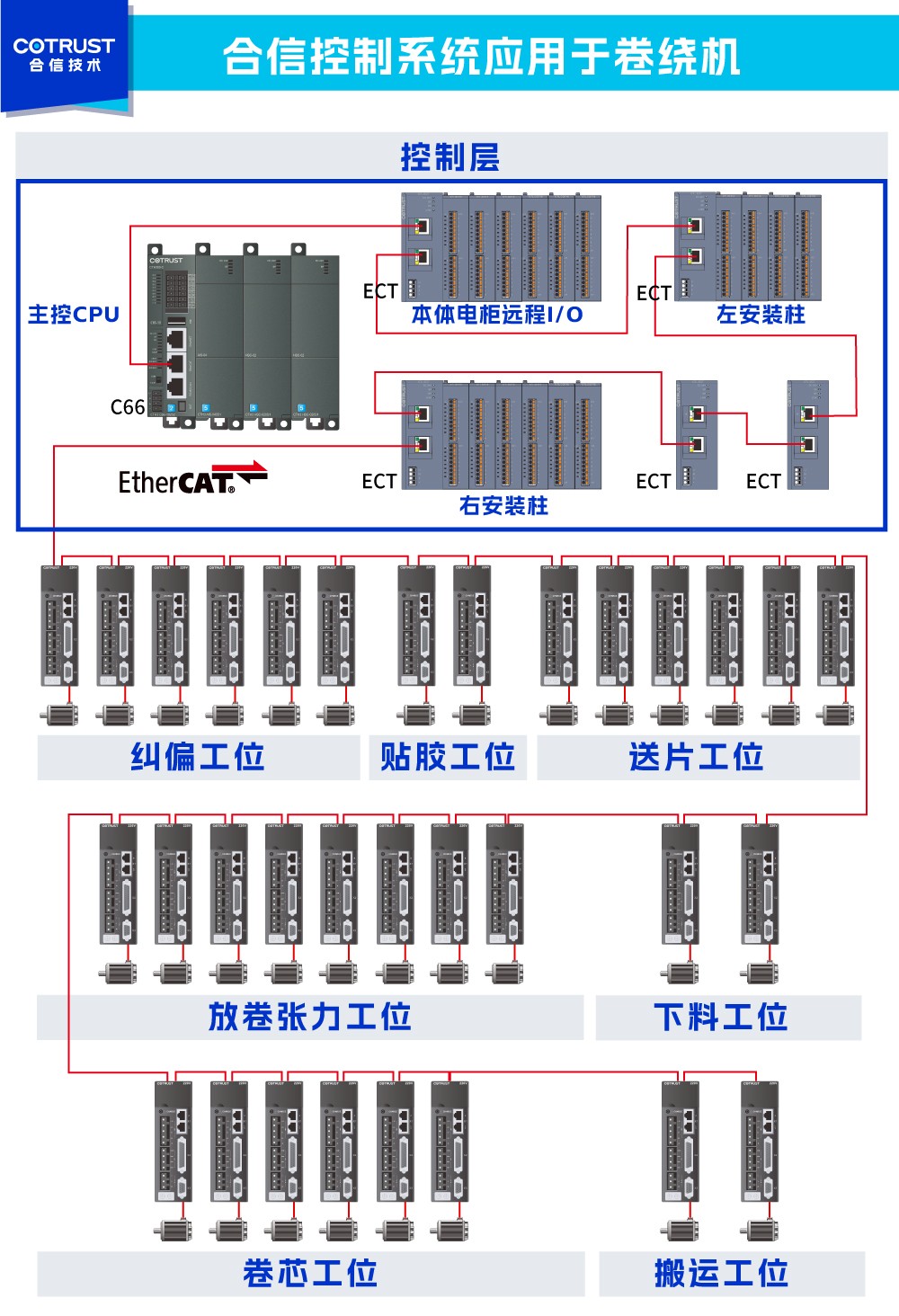

卷绕机系统由J9集团CTH300系列基于CODESYS平台的C66进行主控 ，通过EtherCAT实时总线与32台伺服实现正负极片和隔阂自动放卷、极片和隔阂换卷、自动纠偏、自动张力检测与节造极片由夹辊驱动机构引入卷针部门 ，与隔阂一起依照工艺要求进行卷绕 ，卷绕实现后自动换工位 ，堵截隔阂和贴终止胶带 ，制品裸电芯自动下料。
规划优势
双核
主控
J9集团CTH300系列C66双核主控PLC ，支持EtherCAT高快总线 ，扩大轴多达128轴；
降本
增效
选取CTL系列远程I/O就近装置 ，节俭各类配线和守护成本
张力
颠簸幼
现实极片与隔阂张力颠簸<5%
卷绕
快率快
200mm宽卷针实测线快率>800mm/s
纠偏
响应快
A4驱动器内部处置纠偏 ，直接响应
主站C66与A4N系列伺服驱动器配套 ，不仅保障了信号传输的不变性及急剧响应性 ，同时实现急剧、精准定位作为。

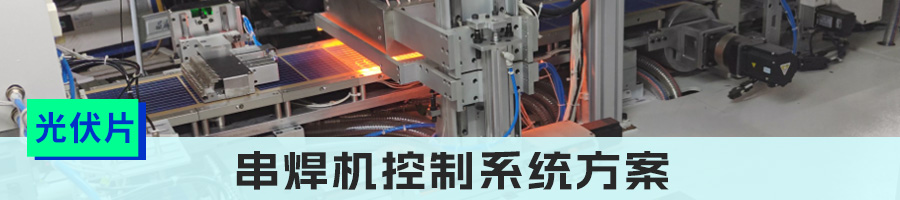

J9集团-锂电/光伏行业规划
